FABRICAÇÃO E MONTAGEM DE PAINÉIS ELÉTRICOS
O Grupo Eletro Painel dispõe de equipe técnica capacitada composta por Engenheiros Eletricistas, Projetistas para as disciplinas elétrica, mecânica e automação. Equipe de montagem composta por técnicos em eletrotécnica, todos com expertise comprovada ao longo de suas carreiras, sempre com foco na fabricação e montagem de painéis elétricos com alto índice de qualidade.
Nossos projetos elétricos são desenvolvidos na plataforma Eplan e os projetos mecânicos em SolidWorks
Painéis e quadros fabricados sob medida, de acordo com a demanda de cada projeto e aplicação, sendo os principais:
- CCM´s de gavetas fixas ou extraíveis, inteligentes e em conformidade com a NORMA NBR/IEC 61.439-1/2 (TTA)
- Cubículos de média tensão com disjuntores fixos ou extraíveis, cabines primárias blindadas para S.E´s abrigadas ou ao tempo, podendo ser unitárias (uma medição) ou compartilhadas (multimedição) fabricação em conformidade a norma NBR/IEC 62271-200, homologadas em diversas concessionarias de energia do Brasil (CEMIG, EQUATORIAL, ENERGISA, CPFL, COPEL, ENEL, dentre outras).
- QGBT´s até 6300A, compartimentados ou não, em conformidade com a NORMA NBR/IEC 61.439-1 (TTA)
- Mesas de comando e púlpitos de comando

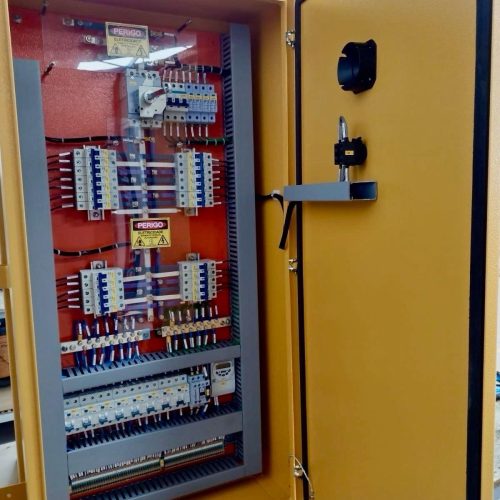

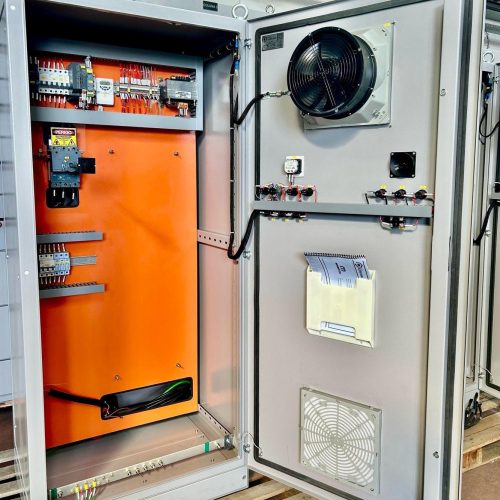

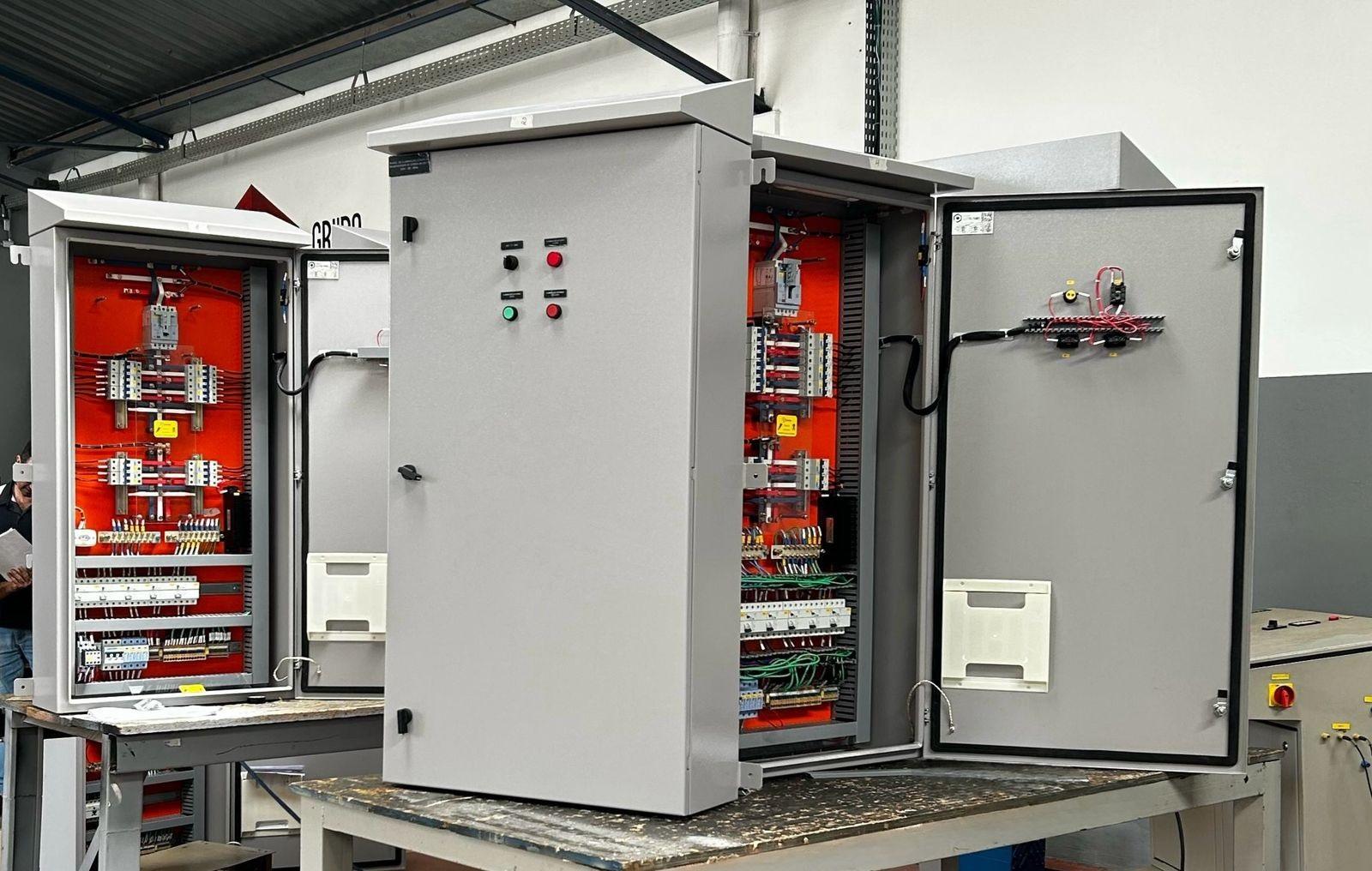

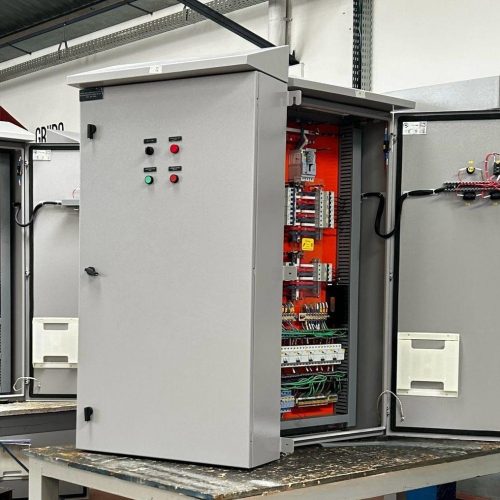

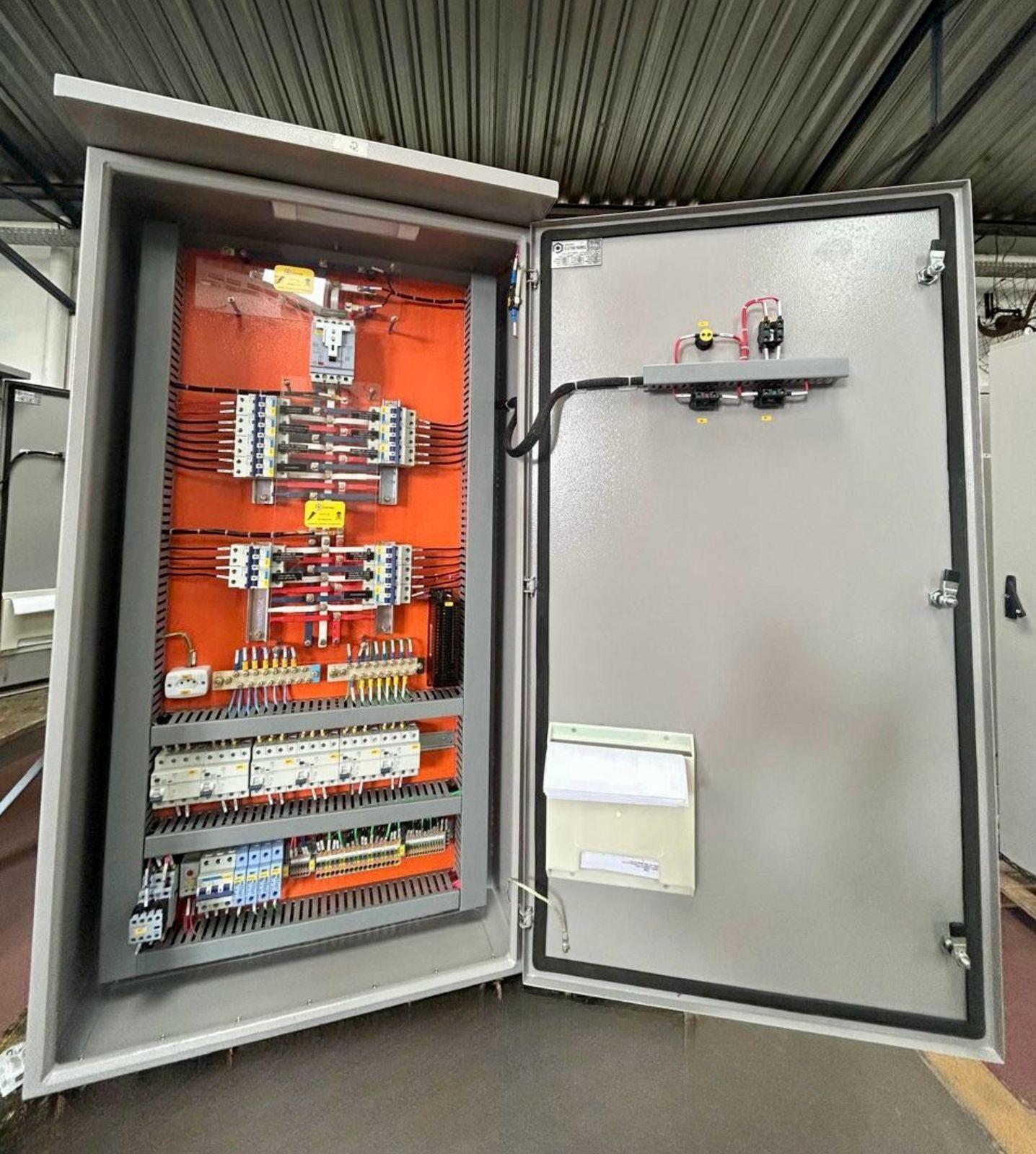

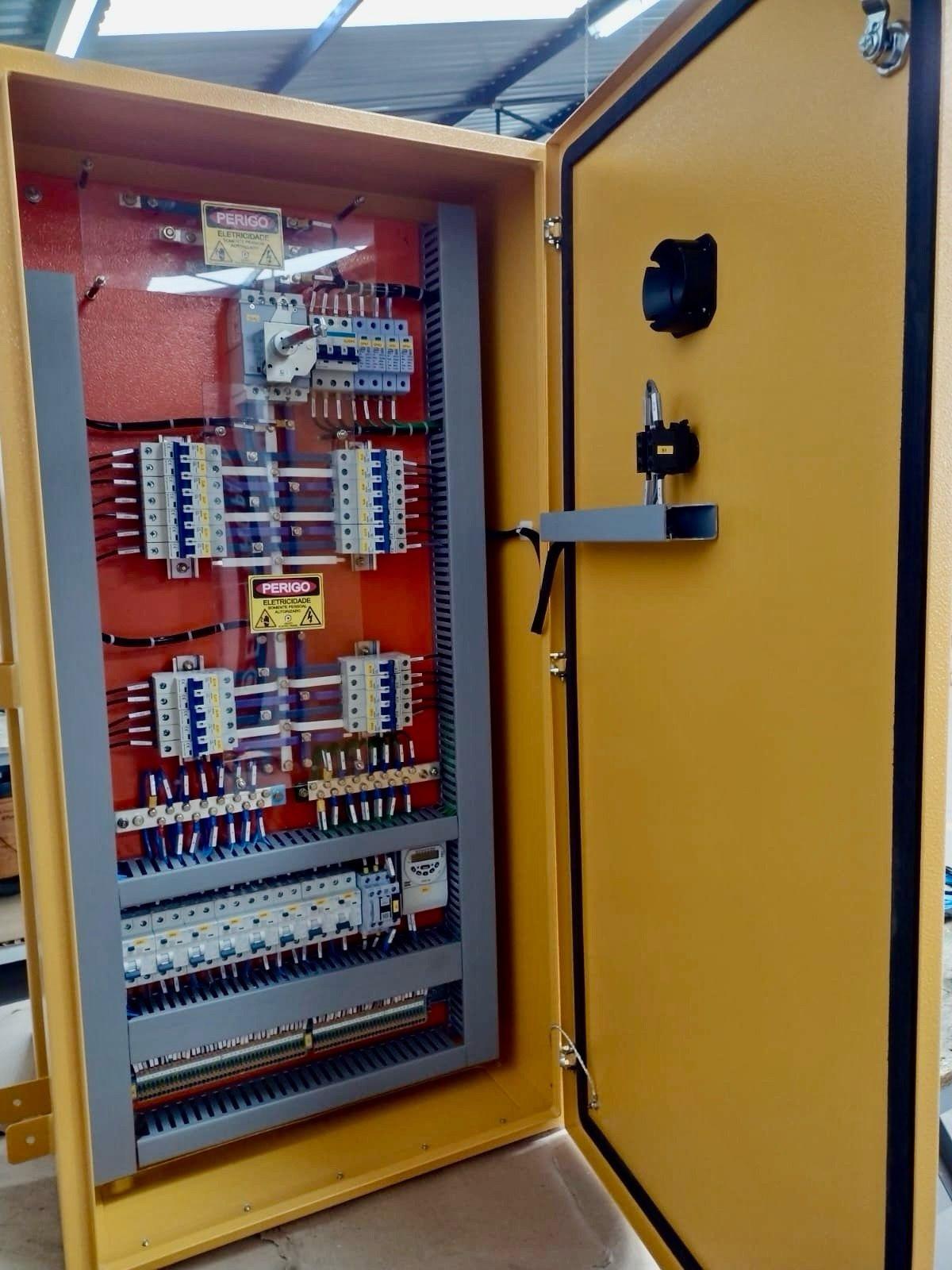

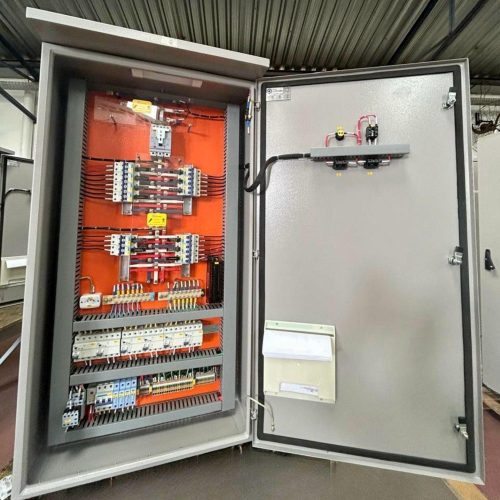

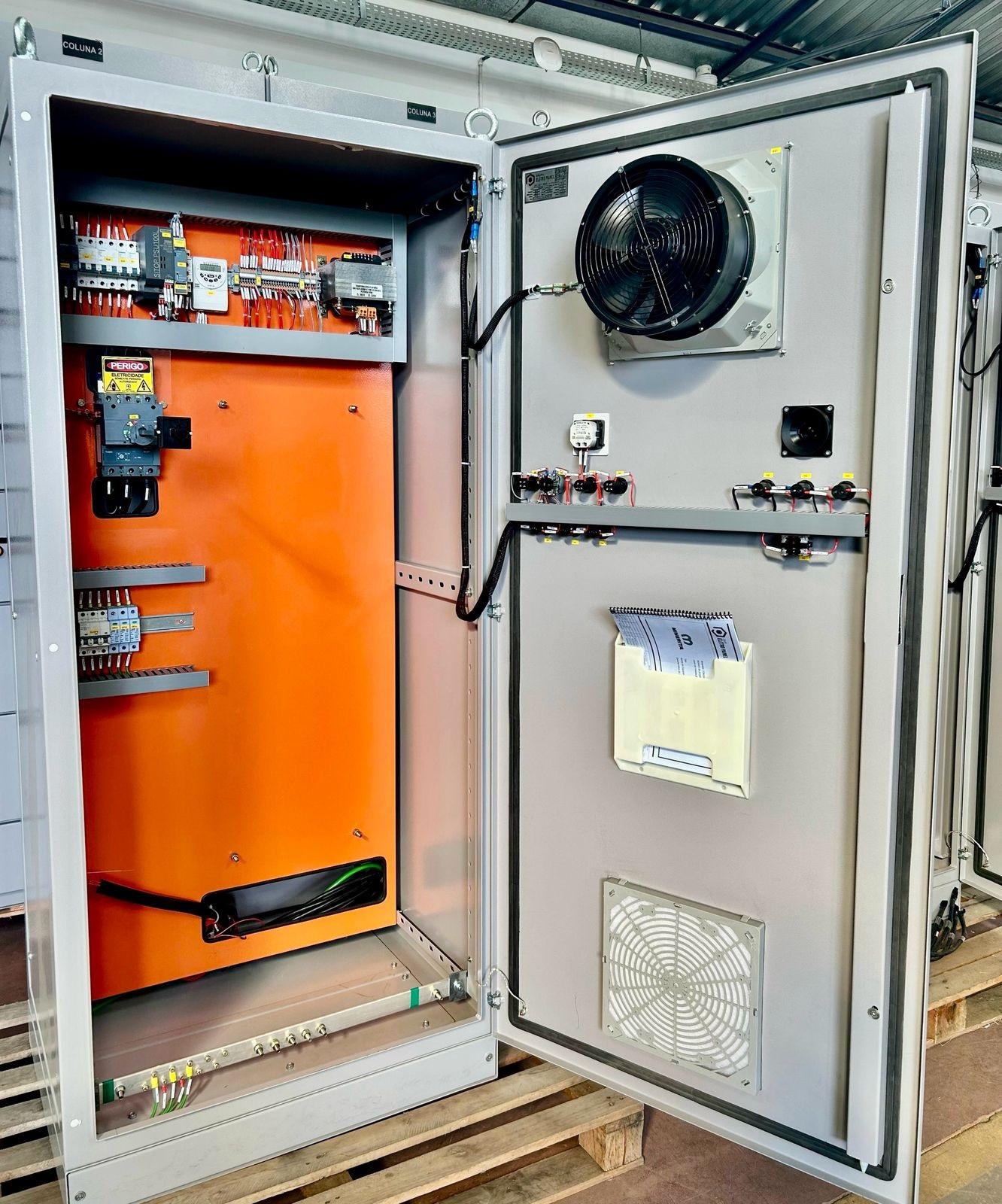

- Quadros de distribuição de circuitos
- SKID´s para usinas Fotovoltaicas
- Eletrocentros, E-Houses e Power Houses.
- Limite de Elevação de Temperatura;
- Tensão Aplicada a Freqüência Industrial;
- Tensão de Impulso Atmosférico (NBI);
- Corrente Suportável de Curta Duração e Valor de Crista da Corrente Suportável;
- Medição da Resistência dos Circuitos;
- Operação Mecânica;
- Grau de Proteção;
- Arco Interno.
- Resistente a arco interno (classificação IAC) AFLR;
- 3 compartimentos (classificação LSC2B-PM);
- 1 compartimento de baixa tensão;
- Porta com dispositivo de segurança que impede a sua abertura com o disjuntor ligado;
- Dispositivos de alívio de pressão (flaps) para saída de gases;
- Duto de condução de gases (opcional aplicado com restrição de altura);
- Chapa de aço carbono de 1,9 mm com tratamento por fosfatização orgânica;
- Pintura eletrostática a pó tinta poliéster nas cores Cinza Munsell N 6,5 ou RAL 7032;
- Tensão nominal 17,5KV;
- Tensão suportável à frequência industrial 38KV;
- Tensão de impulso atmosférico 95KV;
- Corrente nominal 630/1250/2500A;
- Capacidade de interrupção 25/31,5KA;
- Grau de Proteção IP-4X;
- Grau de Proteção IP-2X entre
- A – Entrada e saída de cabos;
- B – Barramentos;
- C – Disjuntor;
- D – Baixa tensão.
